Кабель CU / XLPE / CTS / PVC, 6/10кВ 8.7/15кВ 12/20кВ 18/30кВ

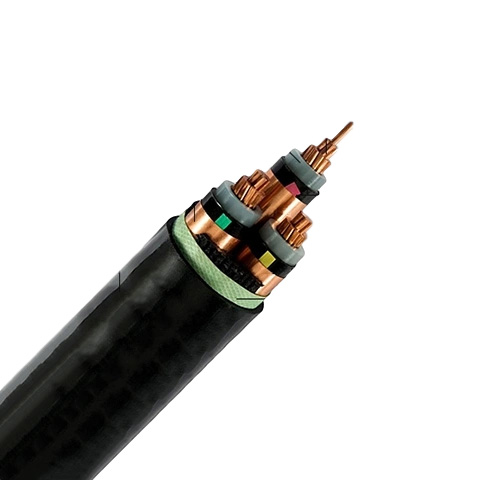

Трехжильный кабель N2XSEY (CU/ XLPE/CTS/PVC)

Трехжильный кабель среднего напряжения подходит для использования в электрических сетях, при стационарной установке на открытом воздухе в кабельных каналах или непосредственно на земле. Эксплуатационная стабильность кабеля повышается благодаря очень низкому коэффициенту диэлектрических потерь, отличным изоляционным свойствам сшитого полиэтилена и прочному сцеплению с проводящим экраном и изоляционным экраном из полупроводящего материала, что делает кабель этого типа широко используемым на трансформаторных станциях, электростанциях и промышленных предприятиях.

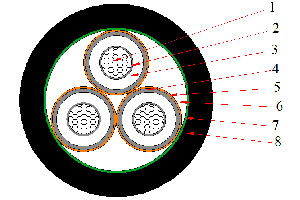

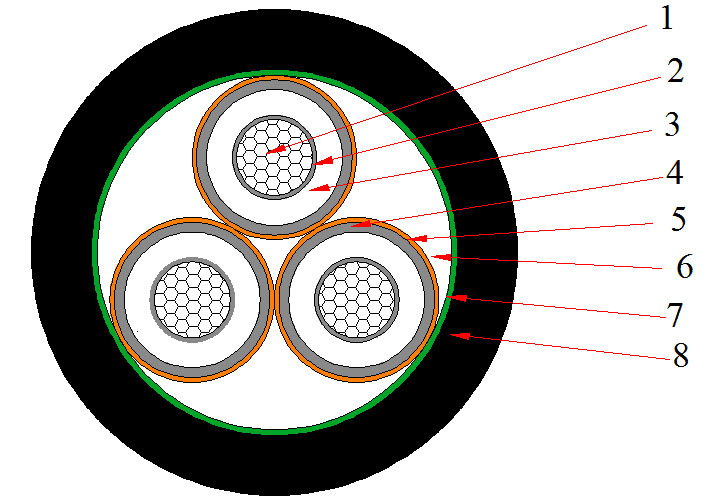

Конструкция
Трехжильный кабель N2XSEY (CU/ XLPE/CTS/PVC)

1) Токопроводящая жила: медная или алюминиевая, 1 класса: одножильная, или 2 класса: многожильная
2) Экран по жиле: неметаллическая, полупроводящая смесь
3) Изоляция: сшитый полиэтилен XLPE
4) Экран по изоляции: неметаллическая, полупроводящая смесь
5) Металлический экран: медная лента
6) Наполнитель: негигроскопичный материал
7) Связующая лента: негигроскопичный материал
8) Наружная оболочка: поливинилхлоридный ПВХ

Спецификации
IEC 60228 Проводники
IEC 60502-2 Силовые кабели с экструдированной изоляцией и принадлежности к ним для номинальных напряжений от 1 кв (Um=1,2 кв) до 35 кВ (Um=40,5 кв) - Часть 2: кабели для номинальных напряжений 6 кв (Um=7,2 кВ) и 30 кв (Um=36 кв)

Параметры

Трехжильный кабель - 6/10кВ и 8.7/15кВ
Количество жилок и номинальное поперечное сечение Толщина изоляции Толщина оболочки Приблизительный диаметр Приблизительный вес Максимальное сопротивление постоянного тока проводника(20℃） По току
(мм2) (мм) (мм) (мм) (кг/км) (Ω/км) В воздухе(A) На земле(A)
YJV (N2XSEY) - 6/10кВ
3X25 3.4 2.2 39.3 1868 0.727 120 135
3X35 3.4 2.3 41.7 2242 0.524 145 165
3X50 3.4 2.4 44.7 2718 0.387 175 190
3X70 3.4 2.5 48.5 3470 0.268 220 240
3X95 3.4 2.6 52.2 4358 0.193 265 285
3X120 3.4 2.7 55.4 5189 0.153 305 320
3X150 3.4 2.8 58.9 6091 0.124 350 365
3X185 3.4 2.9 62.7 7311 0.0991 395 410
3X240 3.4 3.1 67.9 9135 0.0754 470 480
3X300 3.4 3.3 73.0 11060 0.0601 535 540
3X400 3.4 3.5 79.9 13727 0.0470 610 610
YJV (N2XSEY) - 8.7/15кВ
3X25 4.5 2.4 44.4 2218 0.727 120 135
3X35 4.5 2.5 46.8 2611 0.524 145 165
3X50 4.5 2.6 49.8 3110 0.387 175 190
3X70 4.5 2.7 53.7 3891 0.268 220 240
3X95 4.5 2.8 57.3 4807 0.193 265 285
3X120 4.5 2.9 60.6 5663 0.153 305 320
3X150 4.5 3.0 64.0 6591 0.124 350 365
3X185 4.5 3.1 67.9 7839 0.0991 395 410
3X240 4.5 3.3 73.0 9703 0.0754 470 480
3X300 4.5 3.4 78.0 11632 0.0601 535 540
3X400 4.5 3.7 85.1 14388 0.0470 610 610
Трехжильный кабель - 12/20кВ и 18/30кВ
Количество жилок и номинальное поперечное сечение Толщина изоляции Толщина оболочки Приблизительный диаметр Приблизительный вес Максимальное сопротивление постоянного тока проводника(20℃） По току
(мм2) (мм) (мм) (мм) (кг/км) (Ω/км) В воздухе(A) На земле(A)
YJV (N2XSEY) - 12/20кВ
3X35 5.5 2.7 51.7 2843 0.524 150 160
3X50 5.5 2.8 54.3 3323 0.387 175 190
3X70 5.5 2.9 58.4 4116 0.268 220 235
3X95 5.5 3.0 62.3 5056 0.193 265 285
3X120 5.5 3.1 65.3 5942 0.153 305 320
3X150 5.5 3.2 68.5 6931 0.124 350 365
3X185 5.5 3.3 72.4 8163 0.0991 395 410
3X240 5.5 3.5 78.0 10027 0.0754 465 475
3X300 5.5 3.6 83.0 12117 0.0601 530 535
3X400 5.5 3.9 89.3 14792 0.0470 615 605
YJV (N2XSEY) - 18/30кВ
3X35 8.0 3.0 63.3 3672 0.524 170 153
3X50 8.0 3.1 65.8 4186 0.387 204 181
3X70 8.0 3.2 69.9 5032 0.268 253 221
3X95 8.0 3.4 73.8 6024 0.193 304 262
3X120 8.0 3.5 76.9 6949 0.153 351 298
3X150 8.0 3.6 80.1 7981 0.124 398 334
3X185 8.0 3.7 84.0 9264 0.0991 455 377
3X240 8.0 3.8 89.5 11200 0.0754 531 434
3X300 8.0 4.0 94.6 13356 0.0601 606 489
3X400 8.0 4.2 100.9 16115 0.0470 696 553
