Кабель AL / XLPE / SWA / PVC, 6/10кВ 8.7/15кВ 12/20кВ 18/30кВ

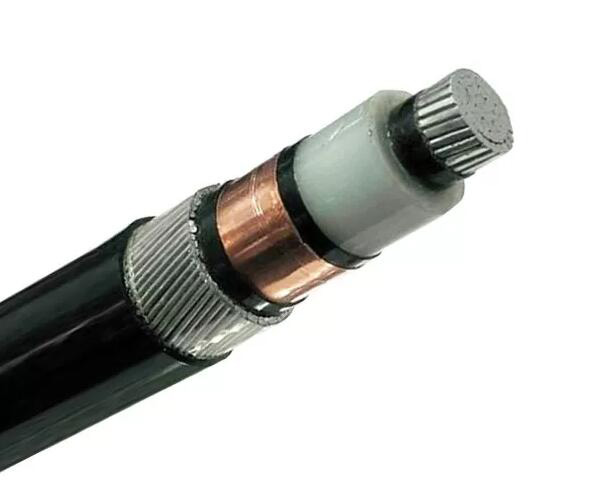

Одножильный кабель NA2XSRY (AL/XLPE/SWA/PVC)

Одножильные кабели среднего напряжения подходят для использования в электрических сетях, при стационарной установке на открытом воздухе в кабельных каналах или непосредственно на земле. Эксплуатационная стабильность кабеля повышается благодаря очень низкому коэффициенту диэлектрических потерь, отличным изоляционным свойствам сшитого полиэтилена и прочному сцеплению с проводящим экраном и изоляционным экраном из полупроводящего материала , что делает этот кабель широко используемым на трансформаторных станциях, электростанциях и промышленных предприятиях.

Конструкция

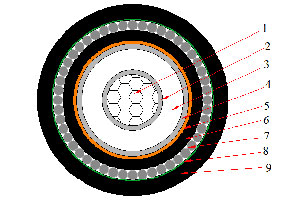

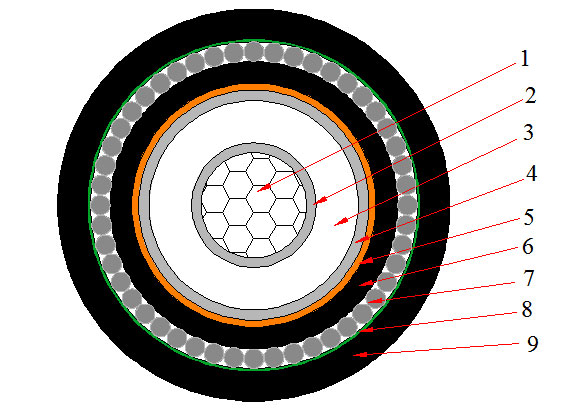

Одножильный кабель NA2XSRY (AL/XLPE/SWA/PVC)

1) Токопроводящая жила: медная или алюминиевая, 1 класса: одножильная, или 2 класса: многожильная
2) Экран по жиле: неметаллическая, полупроводящая смесь
3) Изоляция: сшитый полиэтилен XLPE
4) Экран по изоляции: неметаллическая, полупроводящая смесь
5) Металлический экран: медная лента
6) Внутреннее покрытие: поливинилхлорид ПВХ
7) Оплетка: неметаллическая, стальная проволочная
8) Связующая лента: негигроскопичный материал
9) Наружная оболочка: поливинилхлоридный ПВХ

Спецификации
IEC 60228 Проводники
IEC 60502-2 Силовые кабели с экструдированной изоляцией и принадлежности к ним для номинальных напряжений от 1 кв (Um=1,2 кв) до 35 кВ (Um=40,5 кв) - Часть 2: кабели для номинальных напряжений 6 кв (Um=7,2 кВ) и 30 кв (Um=36 кв)

Параметры

Одножильный кабель - 6/10кВ и 8.7/15кВ
Количество жилок и номинальное поперечное сечение Толщина изоляции Диаметр стальной проволоки Толщина оболочки Приблизительный диаметр Приблизительный вес Максимальное сопротивление постоянного тока проводника(20℃） По току
(мм2) (мм) (мм) (мм) (мм) (кг/км) (Ω/км) В воздухе (A) На земле (A)
YJLV72 (NA2XSRY) - 6/10кВ
1X16 3.4 1.6 1.8 24.9 1105 1.91 60 81
1X25 3.4 1.6 1.8 25.9 1196 1.20 91 102
1X35 3.4 1.6 1.8 26.9 1289 0.868 112 123
1X50 3.4 1.6 1.8 28.2 1398 0.641 133 147
1X70 3.4 1.6 1.9 30.1 1574 0.443 168 182
1X95 3.4 1.6 1.9 31.7 1748 0.320 207 221
1X120 3.4 2.0 2.0 34.1 2130 0.253 238 252
1X150 3.4 2.0 2.1 35.8 2347 0.206 270 284
1X185 3.4 2.0 2.1 37.5 2558 0.164 308 319
1X240 3.4 2.0 2.2 39.9 2907 0.125 371 375
1X300 3.4 2.0 2.2 42.1 3222 0.100 424 424
1X400 3.4 2.5 2.4 46.7 4119 0.0778 501 494
1X500 3.4 2.5 2.5 49.8 4664 0.0605 585 564
1X630 3.4 2.5 2.6 54.0 5429 0.0469 651 644
YJLV72 (NA2XSRY) - 8.7/15кВ
1X25 4.5 1.6 1.8 28.1 1359 1.20 91 102
1X35 4.5 1.6 1.9 29.3 1468 0.868 112 123
1X50 4.5 1.6 1.9 30.6 1582 0.641 133 147
1X70 4.5 1.6 1.9 32.3 1751 0.443 168 182
1X95 4.5 2.0 2.0 34.9 2185 0.320 207 221
1X120 4.5 2.0 2.1 36.5 2372 0.253 238 252
1X150 4.5 2.0 2.1 38.0 2552 0.206 270 284
1X185 4.5 2.0 2.2 39.9 2813 0.164 308 319
1X240 4.5 2.0 2.3 42.3 3145 0.125 371 375
1X300 4.5 2.0 2.3 44.5 3469 0.100 424 424
1X400 4.5 2.5 2.5 49.1 4384 0.0778 501 494
1X500 4.5 2.5 2.6 52.2 4981 0.0605 585 564
1X630 4.5 2.5 2.7 56.4 5763 0.0469 651 644
Одножильный кабель - 12/20кВ и 18/30кВ
Количество жилок и номинальное поперечное сечение Толщина изоляции Диаметр стальной проволоки Толщина оболочки Приблизительный диаметр Приблизительный вес Максимальное сопротивление постоянного тока проводника(20℃） По току
(мм2) (мм) (мм) (мм) (мм) (кг/км) (Ω/км) В воздухе (A) На земле (A)
YJLV72 (NA2XSRY) - 12/20кВ
1X35 5.5 1.6 1.9 30.9 1671 0.868 185 134
1X50 5.5 1.6 2.0 32.0 1811 0.641 222 157
1X70 5.5 2.0 2.1 34.9 2201 0.443 278 192
1X95 5.5 2.0 2.1 36.7 2426 0.320 338 229
1X120 5.5 2.0 2.2 38.2 2602 0.253 391 260
1X150 5.5 2.0 2.2 39.8 2818 0.206 440 288
1X185 5.5 2.0 2.3 41.6 3074 0.164 504 324
1X240 5.5 2.0 2.4 44.3 3401 0.125 593 373
1X300 5.5 2.5 2.5 47.8 4188 0.100 677 419
1X400 5.5 2.5 2.6 50.8 4780 0.0778 769 466
1X500 5.5 2.5 2.7 54.3 5484 0.0605 856 558
YJLV72 (NA2XSRY) - 18/30кВ
1X35 8.0 2.0 2.1 37.3 2434 0.868 120 87
1X50 8.0 2.0 2.2 38.5 2549 0.641 144 102
1X70 8.0 2.0 2.2 40.4 2788 0.443 181 125
1X95 8.0 2.0 2.3 42.3 3040 0.320 220 149
1X120 8.0 2.0 2.4 43.8 3239 0.253 254 169
1X150 8.0 2.0 2.4 46.4 3869 0.206 286 187
1X185 8.0 2.5 2.5 48.3 4156 0.164 328 211
1X240 8.0 2.5 2.6 50.9 4580 0.125 385 242
1X300 8.0 2.5 2.6 53.3 5004 0.100 440 272
1X400 8.0 2.5 2.8 56.4 5536 0.0778 500 303
1X500 8.0 2.5 2.9 59.9 6222 0.0605 567 372
