Кабель CU / XLPE / SWA / PVC Cable, 6/10кВ 8.7/15кВ 12/20кВ 18/30кВ

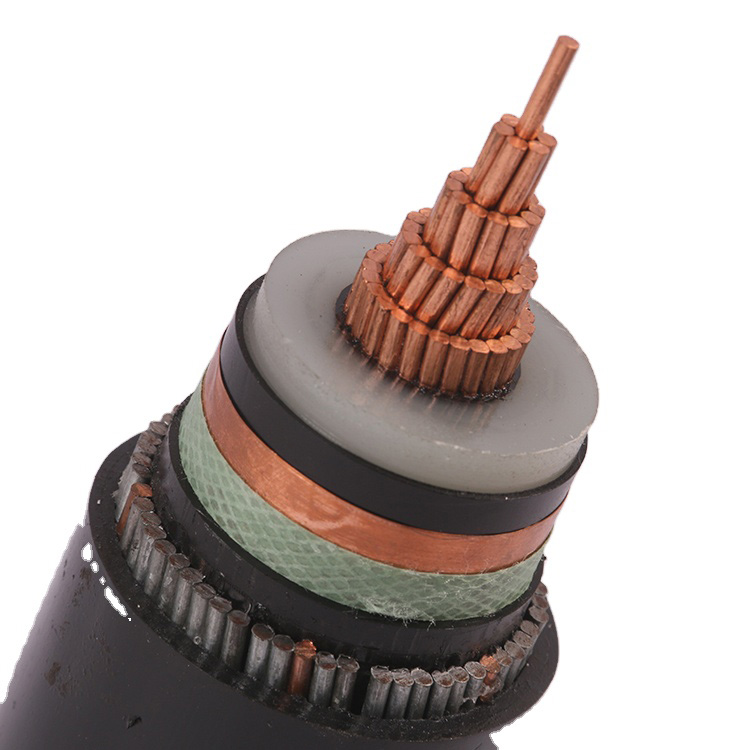

Одножильный кабель N2XSRY (CU/XLPE/SWA/PVC)

Одножильные кабели среднего напряжения подходят для использования в электрических сетях, при стационарной установке на открытом воздухе в кабельных каналах или непосредственно на земле. Эксплуатационная стабильность кабеля повышается благодаря очень низкому коэффициенту диэлектрических потерь, отличным изоляционным свойствам сшитого полиэтилена и прочному сцеплению с проводящим экраном и изоляционным экраном из полупроводящего материала , что делает этот кабель широко используемым на трансформаторных станциях, электростанциях и промышленных предприятиях.

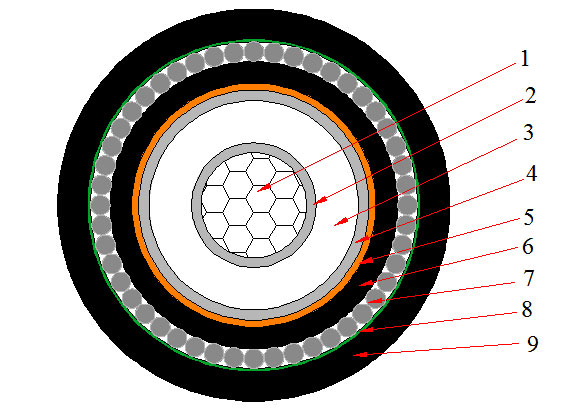

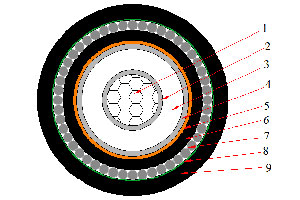

Конструкция
Одножильный кабель N2XSRY (CU/XLPE/SWA/PVC)

1) Токопроводящая жила: медная или алюминиевая, 1 класса: одножильная, или 2 класса: многожильная
2) Экран по жиле: неметаллическая, полупроводящая смесь
3) Изоляция: сшитый полиэтилен XLPE
4) Экран по изоляции: неметаллическая, полупроводящая смесь
5) Металлический экран: медная лента
6) Внутренняя оболочка: поливинилхлорид ПВХ
7) Оплетка: стальная ленточная оплетка
8) Связующая лента: негигроскопичный материал
9) Наружная оболочка: поливинилхлоридный ПВХ

Спецификации
IEC 60228 Проводники
IEC 60502-2 Силовые кабели с экструдированной изоляцией и принадлежности к ним для номинальных напряжений от 1 кв (Um=1,2 кв) до 35 кВ (Um=40,5 кв) - Часть 2: кабели для номинальных напряжений 6 кв (Um=7,2 кВ) и 30 кв (Um=36 кв)

Параметры

Одножильный кабель - 6/10кВ и 8.7/15кВ
Количество жилок и номинальное поперечное сечение Толщина изоляции Диаметр стальной проволоки Толщина оболочки Приблизительный диаметр Приблизительный вес Максимальное сопротивление постоянного тока проводника(20℃） По току
(мм2) (мм) (мм) (мм) (мм) (кг/км) (Ω/км) В воздухе(A) На земле(A)
YJV72 (N2XSRY) - 6/10кВ
1X16 3.4 1.6 1.8 24.9 1201 1.15 91 102
1X25 3.4 1.6 1.8 25.9 1348 0.727 119 133
1X35 3.4 1.6 1.8 26.9 1500 0.524 144 158
1X50 3.4 1.6 1.8 28.2 1683 0.387 172 189
1X70 3.4 1.6 1.9 30.1 1987 0.268 217 235
1X95 3.4 1.6 1.9 31.7 2320 0.193 266 284
1X120 3.4 2.0 2.0 34.1 2852 0.153 305 322
1X150 3.4 2.0 2.1 35.8 3231 0.124 347 364
1X185 3.4 2.0 2.1 37.5 3671 0.0991 399 410
1X240 3.4 2.0 2.2 39.9 4365 0.0754 476 483
1X300 3.4 2.0 2.2 42.1 5045 0.0601 546 543
1X400 3.4 2.5 2.4 46.7 6451 0.0470 637 623
1X500 3.4 2.5 2.5 49.8 7671 0.0366 742 707
1X630 3.4 2.5 2.6 54.0 9301 0.0283 861 791
YJV72 (N2XSRY) - 8.7/15кВ
1X25 4.5 1.6 1.8 28.1 1511 0.727 119 133
1X35 4.5 1.6 1.9 29.3 1679 0.524 144 158
1X50 4.5 1.6 1.9 30.6 1867 0.387 172 189
1X70 4.5 1.6 1.9 32.3 2163 0.268 217 235
1X95 4.5 2.0 2.0 34.9 2756 0.193 266 284
1X120 4.5 2.0 2.1 36.5 3093 0.153 305 322
1X150 4.5 2.0 2.1 38.0 3436 0.124 347 364
1X185 4.5 2.0 2.2 39.9 3925 0.0991 399 410
1X240 4.5 2.0 2.3 42.3 4603 0.0754 476 483
1X300 4.5 2.0 2.3 44.5 5291 0.0601 546 543
1X400 4.5 2.5 2.5 49.1 6715 0.0470 637 623
1X500 4.5 2.5 2.6 52.2 7987 0.0366 742 707
1X630 4.5 2.5 2.7 56.4 9634 0.0283 861 791
Одножильный кабель - 12/20кВ и 18/30кВ
Количество жилок и номинальное поперечное сечение Толщина изоляции Диаметр стальной проволоки Толщина оболочки Приблизительный диаметр Приблизительный вес Максимальное сопротивление постоянного тока проводника(20℃） По току
(мм2) (мм) (мм) (мм) (мм) (кг/км) (Ω/км) В воздухе(A) На земле(A)
YJV72 (N2XSRY) - 12/20кВ
1X35 5.5 1.6 1.9 30.9 1892 0.524 238 172
1X50 5.5 1.6 2.0 32.0 2127 0.387 286 203
1X70 5.5 2.0 2.1 34.9 2643 0.268 356 246
1X95 5.5 2.0 2.1 36.7 3026 0.193 434 293
1X120 5.5 2.0 2.2 38.2 3360 0.153 500 332
1X150 5.5 2.0 2.2 39.8 3765 0.124 559 366
1X185 5.5 2.0 2.3 41.6 4242 0.0991 637 410
1X240 5.5 2.0 2.4 44.3 4916 0.0754 745 470
1X300 5.5 2.5 2.5 47.8 6083 0.0601 846 524
1X400 5.5 2.5 2.6 50.8 7205 0.0470 938 572
1X500 5.5 2.5 2.7 54.3 8510 0.0366 1056 632
YJV72 (N2XSRY) - 18/30кВ
1X35 8.0 2.0 2.1 37.3 2613 0.524 155 112
1X50 8.0 2.0 2.2 38.5 2833 0.387 186 132
1X70 8.0 2.0 2.2 40.4 3198 0.268 231 160
1X95 8.0 2.0 2.3 42.3 3608 0.193 282 190
1X120 8.0 2.0 2.4 43.8 3959 0.153 325 216
1X150 8.0 2.0 2.4 46.4 4772 0.124 363 238
1X185 8.0 2.5 2.5 48.3 5283 0.0991 414 267
1X240 8.0 2.5 2.6 50.9 6060 0.0754 484 306
1X300 8.0 2.5 2.6 53.3 6863 0.0601 550 341
1X400 8.0 2.5 2.8 56.4 7901 0.0470 610 372
1X500 8.0 2.5 2.9 59.9 9244 0.0366 692 471
