Кабель AL / XLPE / CTS / PVC, 6/10кВ 8.7/15кВ 12/20кВ 18/30кВ

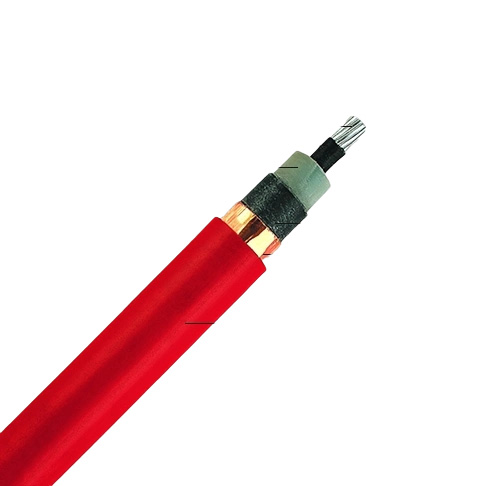

Одножильный кабель NA2XSY (AL/XLPE/CTS/PVC)

Одножильные кабели среднего напряжения подходят для использования в электрических сетях, при стационарной установке на открытом воздухе в кабельных каналах или непосредственно на земле. Эксплуатационная стабильность кабеля повышается благодаря очень низкому коэффициенту диэлектрических потерь, отличным изоляционным свойствам сшитого полиэтилена и прочному сцеплению с проводящим экраном и изоляционным экраном из полупроводящего материала , что делает этот кабель широко используемым на трансформаторных станциях, электростанциях и промышленных предприятиях.

Конструкция
Одножильный кабель NA2XSY (AL/XLPE/CTS/PVC)

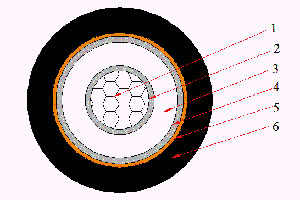

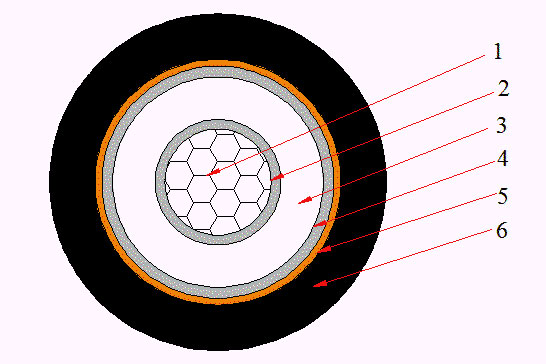

1) Токопроводящая жила: медная или алюминиевая, 1 класса: одножильная, или 2 класса: многожильная
2) Экран по жиле: неметаллическая, полупроводящая смесь
3) Изоляция: сшитый полиэтилен XLPE
4) Экран по изоляции: неметаллическая, полупроводящая смесь
5) Металлический экран: медная лента
6) Наружная оболочка: поливинилхлоридный ПВХ

Спецификации
IEC 60228 Проводники
IEC 60502-2 Силовые кабели с экструдированной изоляцией и принадлежности к ним для номинальных напряжений от 1 кв (Um=1,2 кв) до 35 кВ (Um=40,5 кв) - Часть 2: кабели для номинальных напряжений 6 кв (Um=7,2 кВ) и 30 кв (Um=36 кв)

Параметры

Одножильный кабель - 6/10кВ и 8.7/15кВ
Количество жилок и номинальное поперечное сечение Толщина изоляции Толщина оболочки Приблизительный диаметр Приблизительный вес Максимальное сопротивление постоянного тока проводника(20℃） По току
(мм2) (мм) (мм) (мм) (кг/км) (Ω/км) В воздухе(A) На земле(A)
YJLV (NA2XSY) - 6/10кВ
1X16 3.4 1.8 18.5 390 1.91 85 115
1X25 3.4 1.8 19.5 442 1.20 130 145
1X35 3.4 1.8 20.5 496 0.868 160 175
1X50 3.4 1.8 21.8 564 0.641 190 210
1X70 3.4 1.8 23.5 667 0.443 240 260
1X95 3.4 1.8 25.1 781 0.320 295 315
1X120 3.4 1.8 26.5 885 0.253 340 360
1X150 3.4 1.8 28.0 997 0.206 385 405
1X185 3.4 1.9 29.9 1158 0.164 440 455
1X240 3.4 2.0 32.3 1385 0.125 530 535
1X300 3.4 2.0 34.5 1608 0.100 605 605
1X400 3.4 2.1 37.7 1932 0.0778 715 705
1X500 3.4 2.2 40.8 2330 0.0605 835 805
1X630 3.4 2.3 44.8 2838 0.0469 930 920
YJLV (NA2XSY) - 8.7/15кВ
1X25 4.5 1.8 21.7 525 1.20 130 145
1X35 4.5 1.8 22.7 582 0.868 160 175
1X50 4.5 1.8 24.0 655 0.641 190 210
1X70 4.5 1.8 25.7 763 0.443 240 260
1X95 4.5 1.8 27.3 882 0.320 295 315
1X120 4.5 1.9 28.9 1004 0.253 340 360
1X150 4.5 1.9 30.4 1122 0.206 385 405
1X185 4.5 2.0 32.3 1290 0.164 440 455
1X240 4.5 2.0 34.5 1511 0.125 530 535
1X300 4.5 2.1 36.9 1757 0.100 605 605
1X400 4.5 2.2 40.1 2094 0.0778 715 705
1X500 4.5 2.3 43.2 2504 0.0605 835 805
1X630 4.5 2.4 47.2 3027 0.0469 930 920
Трехжильный кабель - 12/20кВ 18/30кВ
Количество жилок и номинальное поперечное сечение Толщина изоляции Толщина оболочки Приблизительный диаметр Приблизительный вес Максимальное сопротивление постоянного тока проводника(20℃） По току
(мм2) (мм) (мм) (мм) (кг/км) (Ω/км) В воздухе(A) На земле(A)
YJLV (NA2XSY) - 12/20кВ
1X35 5.5 1.8 25.46 675 0.868 115 175
1X50 5.5 1.8 26.76 764 0.641 140 210
1X70 5.5 1.8 28.46 877 0.443 170 255
1X95 5.5 1.9 30.26 1013 0.320 205 310
1X120 5.5 2.0 31.66 1130 0.253 240 345
1X150 5.5 2.0 33.46 1282 0.206 270 400
1X185 5.5 2.1 35.06 1434 0.164 310 455
1X240 5.5 2.1 37.66 1685 0.125 360 530
1X300 5.5 2.2 39.86 1938 0.100 420 605
1X400 5.5 2.3 43.26 2346 0.0778 485 700
1X500 5.5 2.4 47.14 2802 0.0605 535 795
YJLV (NA2XSY) - 18/30кВ
1X35 8.0 1.9 30.1 923 0.868 185 134
1X50 8.0 2.0 31.3 1009 0.641 222 157
1X70 8.0 2.0 33.2 1149 0.443 278 192
1X95 8.0 2.1 35.0 1301 0.320 338 229
1X120 8.0 2.1 36.4 1430 0.253 391 260
1X150 8.0 2.2 37.9 1573 0.206 440 288
1X185 8.0 2.2 39.7 1744 0.164 504 324
1X240 8.0 2.3 42.3 2012 0.125 593 373
1X300 8.0 2.4 44.6 2281 0.100 677 419
1X400 8.0 2.5 47.5 2647 0.0778 769 466
1X500 8.0 2.6 50.9 3101 0.0605 872 573
