Кабель CU / XLPE / STA / PVC, 6/10кВ 8.7/15кВ 12/20кВ 18/30кВ

Одножильный кабель N2XSBY (CU/XLPE/STA/PVC)

Одножильные кабели среднего напряжения подходят для использования в электрических сетях, при стационарной установке на открытом воздухе в кабельных каналах или непосредственно на земле. Эксплуатационная стабильность кабеля повышается благодаря очень низкому коэффициенту диэлектрических потерь, отличным изоляционным свойствам сшитого полиэтилена и прочному сцеплению с проводящим экраном и изоляционным экраном из полупроводящего материала , что делает этот кабель широко используемым на трансформаторных станциях, электростанциях и промышленных предприятиях.

Конструкция

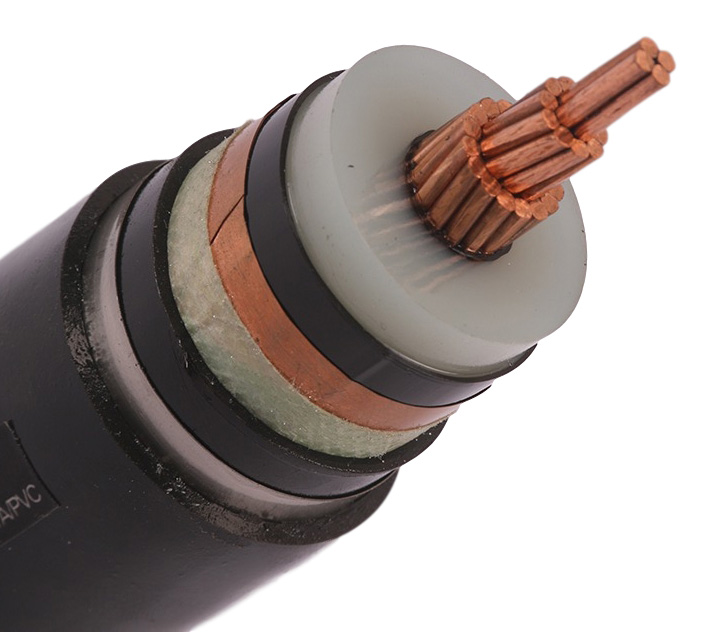

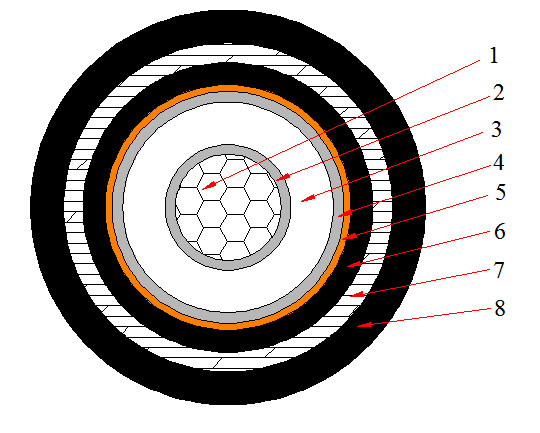

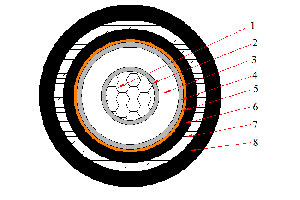

Одножильный кабель N2XSBY (CU/XLPE/STA/PVC)

1) Токопроводящая жила: медная или алюминиевая, 1 класса: одножильная, или 2 класса: многожильная
2) Экран по жиле: неметаллическая, полупроводящая смесь
3) Изоляция: сшитый полиэтилен XLPE
4) Экран по изоляции: неметаллическая, полупроводящая смесь
5) Металлический экран: медная лента
6) Внутренняя оболочка: поливинилхлорид ПВХ
7) Оплетка: стальная ленточная оплетка
8) Наружная оболочка: поливинилхлоридный ПВХ

Спецификации
IEC 60228 Проводники
IEC 60502-2 Силовые кабели с экструдированной изоляцией и принадлежности к ним для номинальных напряжений от 1 кв (Um=1,2 кв) до 35 кВ (Um=40,5 кв) - Часть 2: кабели для номинальных напряжений 6 кв (Um=7,2 кВ) и 30 кв (Um=36 кв)

Параметры

Одножильный кабель - 6/10кВ и 8.7/15кВ
Количество жилок и номинальное поперечное сечение Толщина изоляции Толщина стальной ленты Толщина оболочки Приблизительный диаметр Приблизительный вес Максимальное сопротивление постоянного тока проводника(20℃） По току
(мм2) (мм) (мм) (мм) (мм) (кг/км) (Ω/км) В воздухе (A) На земле (A)
YJV62 (N2XSBY) - 6/10кВ
1X16 3.4 0.2 1.8 21.7 723 1.15 97 105
1X25 3.4 0.2 1.8 22.7 844 0.727 125 135
1X35 3.4 0.2 1.8 23.7 968 0.524 150 165
1X50 3.4 0.2 1.8 25.0 1127 0.387 180 190
1X70 3.4 0.2 1.8 26.7 1377 0.268 220 240
1X95 3.4 0.2 1.9 28.5 1683 0.193 265 285
1X120 3.4 0.2 1.9 29.9 1955 0.153 310 320
1X150 3.4 0.2 2.0 31.6 2263 0.124 350 365
1X185 3.4 0.2 2.0 33.3 2661 0.0991 400 410
1X240 3.4 0.5 2.1 36.9 3607 0.0754 465 480
1X300 3.4 0.5 2.2 39.3 4263 0.0601 535 540
1X400 3.4 0.5 2.3 42.5 5168 0.0470 615 610
1X500 3.4 0.5 2.4 45.8 6333 0.0366 730 700
1X630 3.4 0.5 2.5 50.0 7823 0.0283 938 890
YJV62 (N2XSBY) - 8.7/15кВ
1X25 4.5 0.2 1.8 24.9 954 0.727 125 135
1X35 4.5 0.2 1.8 25.9 1082 0.524 150 165
1X50 4.5 0.2 1.8 27.2 1245 0.387 180 190
1X70 4.5 0.2 1.9 29.1 1515 0.268 220 240
1X95 4.5 0.2 1.9 30.7 1814 0.193 265 285
1X120 4.5 0.2 2.0 32.3 2105 0.153 310 320
1X150 4.5 0.2 2.0 33.8 2405 0.124 350 365
1X185 4.5 0.5 2.1 36.9 3169 0.0991 400 410
1X240 4.5 0.5 2.2 39.3 3804 0.0754 465 480
1X300 4.5 0.5 2.3 41.7 4469 0.0601 535 540
1X400 4.5 0.5 2.4 45.1 5411 0.0470 615 610
1X500 4.5 0.5 2.5 48.2 6567 0.0366 730 700
1X630 4.5 0.5 2.6 52.4 8075 0.0283 938 890
Одножильный кабель - 12/20кВ и 18/30кВ
Количество жилок и номинальное поперечное сечение Толщина изоляции Толщина стальной ленты Thickness of Sheath Приблизительный диаметр Приблизительный вес Максимальное сопротивление постоянного тока проводника(20℃） По току
(мм2) (мм) (мм) (мм) (мм) (кг/км) (Ω/км) В воздухе (A) На земле (A)
YJV62 (N2XSBY) - 12/20кВ
1X35 5.5 0.2 1.9 27.6 1156 0.524 238 172
1X50 5.5 0.2 1.9 29.1 1318 0.387 286 203
1X70 5.5 0.2 2.0 30.7 1589 0.268 356 246
1X95 5.5 0.2 2.0 32.6 1904 0.193 434 293
1X120 5.5 0.2 2.1 33.9 2189 0.153 500 332
1X150 5.5 0.5 2.2 36.7 2851 0.124 559 366
1X185 5.5 0.5 2.2 38.5 3280 0.0991 637 410
1X240 5.5 0.5 2.3 41.7 3944 0.0754 745 470
1X300 5.5 0.5 2.3 44.2 4630 0.0601 846 524
1X400 5.5 0.5 2.5 47.3 5556 0.0470 938 572
1X500 5.5 0.5 2.6 50.2 6750 0.0366 1056 632
YJV62 (N2XSBY) - 18/30кВ
1X35 8.0 0.2 2.0 33.54 1512 0.524 150 120
1X50 8.0 0.5 2.1 36.01 2021 0.387 180 140
1X70 8.0 0.5 2.2 37.91 2329 0.268 223 170
1X95 8.0 0.5 2.2 39.72 2679 0.193 265 200
1X120 8.0 0.5 2.3 41.12 2992 0.153 310 230
1X150 8.0 0.5 2.3 42.62 3340 0.124 350 255
1X185 8.0 0.5 2.4 44.43 3787 0.0991 400 290
1X240 8.0 0.5 2.5 47.29 4499 0.0754 465 335
1X300 8.0 0.5 2.5 49.72 5210 0.0601 535 375
1X400 8.0 0.5 2.7 52.77 6167 0.0470 615 430
1X500 8.0 0.5 2.8 56.26 7396 0.0366 695 538
