Кабели CU / XLPE / CTS / PVC, 6/10кВ 8.7/15кВ 12/20кВ 18/30кВ

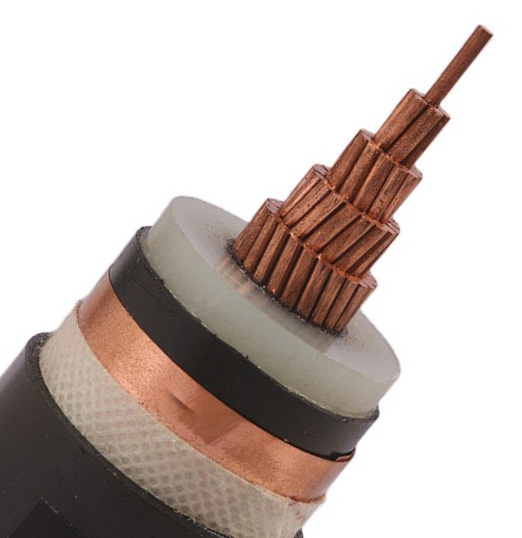

Одножильный кабель N2XSY (CU/XLPE/CTS/PVC)

Одножильные кабели среднего напряжения подходят для использования в электрических сетях, при стационарной установке на открытом воздухе в кабельных каналах или непосредственно на земле. Эксплуатационная стабильность кабеля повышается благодаря очень низкому коэффициенту диэлектрических потерь, отличным изоляционным свойствам сшитого полиэтилена и прочному сцеплению с проводящим экраном и изоляционным экраном из полупроводящего материала , что делает этот кабель широко используемым на трансформаторных станциях, электростанциях и промышленных предприятиях.

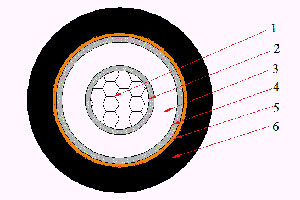

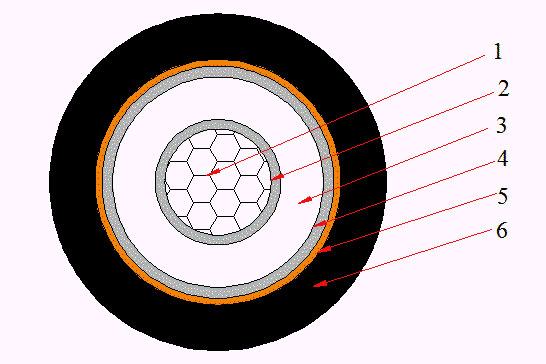

Конструкция
Одножильный кабель N2XSY (CU/XLPE/CTS/PVC)

1) Токопроводящая жила: медная или алюминиевая, 1 класса: одножильная, или 2 класса: многожильная
2) Экран по жиле: неметаллическая, полупроводящая смесь
3) Изоляция: сшитый полиэтилен XLPE
4) Экран по изоляции: неметаллическая, полупроводящая смесь
5) Металлический экран: медная лента
6) Наружная оболочка: поливинилхлоридный ПВХ

Спецификации
IEC 60228 Проводники
IEC 60502-2 Силовые кабели с экструдированной изоляцией и принадлежности к ним для номинальных напряжений от 1 кв (Um=1,2 кв) до 35 кВ (Um=40,5 кв) - Часть 2: кабели для номинальных напряжений 6 кв (Um=7,2 кВ) и 30 кв (Um=36 кв)

Параметры

Одножильный кабель - 6/10кВ и 8.7/15кВ
Количество жилок и номинальное поперечное сечение Толщина изоляции Толщина оболочки Приблизительный вес диаметр Приблизительный вес Максимальное сопротивление постоянного тока проводника(20℃） По току
(мм2) (мм) (мм) (мм) (кг/км) (Ω/км) В воздухе (A) На земле (A)
YJV (N2XSY) - 6/10кВ
1X16 3.4 1.8 18.5 486 1.15 130 145
1X25 3.4 1.8 19.5 594 0.727 170 190
1X35 3.4 1.8 20.5 706 0.524 205 225
1X50 3.4 1.8 21.8 849 0.387 245 270
1X70 3.4 1.8 23.5 1078 0.268 310 335
1X95 3.4 1.8 25.1 1351 0.193 380 405
1X120 3.4 1.8 26.5 1605 0.153 435 460
1X150 3.4 1.8 28.0 1880 0.124 495 520
1X185 3.4 1.9 29.9 2269 0.0991 570 585
1X240 3.4 2.0 32.3 2840 0.0754 680 690
1X300 3.4 2.0 34.5 3427 0.0601 780 775
1X400 3.4 2.1 37.7 4259 0.0470 910 890
1X500 3.4 2.2 40.8 5330 0.0366 1060 1010
1X630 3.4 2.3 44.8 6703 0.0283 1230 1130
YJV (N2XSY) - 8.7/15кВ
1X25 4.5 1.8 21.7 677 0.727 170 190
1X35 4.5 1.8 22.7 793 0.524 205 225
1X50 4.5 1.8 24.0 940 0.387 245 270
1X70 4.5 1.8 25.7 1175 0.268 310 335
1X95 4.5 1.8 27.3 1454 0.193 380 405
1X120 4.5 1.9 28.9 1726 0.153 435 460
1X150 4.5 1.9 30.4 2006 0.124 495 520
1X185 4.5 2.0 32.3 2403 0.0991 570 585
1X240 4.5 2.0 34.5 2969 0.0754 680 690
1X300 4.5 2.1 36.9 3580 0.0601 780 775
1X400 4.5 2.2 40.1 4425 0.0470 910 890
1X500 4.5 2.3 43.2 5509 0.0366 1060 1010
1X630 4.5 2.4 47.2 6898 0.0283 1230 1130
Одножильный кабель - 12/20кВ и 18/30кВ
Количество жилок и номинальное поперечное сечение Толщина изоляции Thickness of Sheath Приблизительный вес диаметр Приблизительный вес Максимальное сопротивление постоянного тока проводника(20℃） По току
(мм2) (мм) (мм) (мм) (кг/км) (Ω/км) В воздухе (A) На земле (A)
YJV (N2XSY) - 12/20кВ
1X35 5.5 1.8 25.46 896 0.524 150 225
1X50 5.5 1.8 26.76 1080 0.387 180 270
1X70 5.5 1.8 28.46 1319 0.268 220 330
1X95 5.5 1.9 30.26 1613 0.193 265 400
1X120 5.5 2.0 31.66 1887 0.153 310 460
1X150 5.5 2.0 33.46 2229 0.124 350 520
1X185 5.5 2.1 35.06 2602 0.0991 400 585
1X240 5.5 2.1 37.66 3200 0.0754 465 680
1X300 5.5 2.2 39.86 3832 0.0601 535 775
1X400 5.5 2.3 43.26 4872 0.0470 615 885
1X500 5.5 2.4 47.14 5928 0.0366 725 1000
YJV (N2XSY) - 18/30кВ
1X35 8.0 1.9 30.1 1134 0.524 238 172
1X50 8.0 2.0 31.3 1294 0.387 286 203
1X70 8.0 2.0 33.2 1560 0.268 356 246
1X95 8.0 2.1 35.0 1870 0.193 434 293
1X120 8.0 2.1 36.4 2152 0.153 500 332
1X150 8.0 2.2 37.9 2468 0.124 559 366
1X185 8.0 2.2 39.7 2875 0.0991 637 410
1X240 8.0 2.3 42.3 3497 0.0754 745 470
1X300 8.0 2.4 44.6 4145 0.0601 846 524
1X400 8.0 2.5 47.5 5020 0.047 938 572
1X500 8.0 2.6 50.9 6156 0.0366 1065 725
