Кабель CU / XLPE / CWS / PVC, 6/10кВ 8.7/15кВ 12/20кВ 18/30кВ

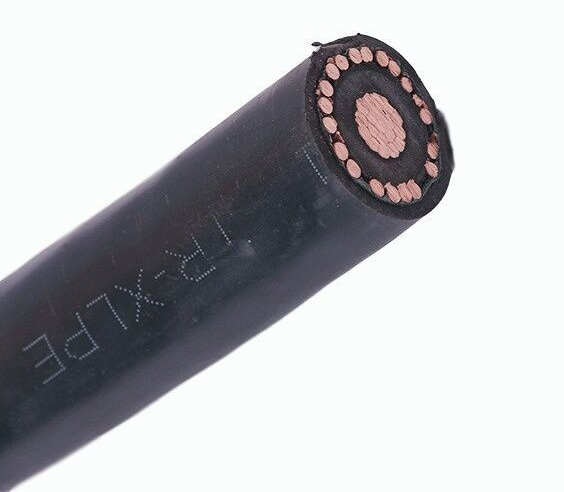

Одножильный кабель N2XSY (CU/XLPE/CWS/PVC)

Одножильные кабели среднего напряжения подходят для использования в электрических сетях, при стационарной установке на открытом воздухе в кабельных каналах или непосредственно на земле. Эксплуатационная стабильность кабеля повышается благодаря очень низкому коэффициенту диэлектрических потерь, отличным изоляционным свойствам сшитого полиэтилена и прочному сцеплению с проводящим экраном и изоляционным экраном из полупроводящего материала , что делает этот кабель широко используемым на трансформаторных станциях, электростанциях и промышленных предприятиях.

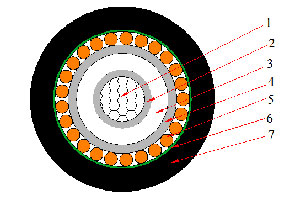

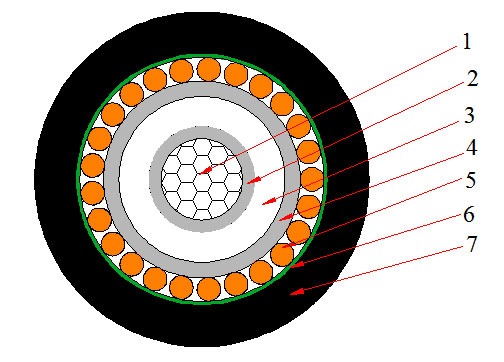

Конструкция
Одножильный кабель N2XSY (CU/XLPE/CWS/PVC)

1) Токопроводящая жила: медная или алюминиевая, 1 класса: одножильная, или 2 класса: многожильная
2) Экран по жиле: неметаллическая, полупроводящая смесь
3) Изоляция: сшитый полиэтилен XLPE
4) Экран по изоляции: неметаллическая, полупроводящая смесь
5) Металлический экран: медная проволка и лента
6) Связующая лента: негигроскопичный материал
7) Наружная оболочка: поливинилхлоридный ПВХ

Спецификации
IEC 60228 Проводники
IEC 60502-2 Силовые кабели с экструдированной изоляцией и принадлежности к ним для номинальных напряжений от 1 кв (Um=1,2 кв) до 35 кВ (Um=40,5 кв) - Часть 2: кабели для номинальных напряжений 6 кв (Um=7,2 кВ) и 30 кв (Um=36 кв)

Параметры

Одножильный кабель - 6/10кВ и 8.7/15кВ
Количество жилок и номинальное поперечное сечение Толщина изоляции Поперечное сечение экрана Толщина оболочки Приблизительный диаметр Приблизительный вес Максимальное сопротивление постоянного тока проводника(20℃） По току
(мм2) (мм) (мм2) (мм) (мм) (кг/км) (Ω/км) В воздухе(A) На земле(A)
YJSV (N2XSY) - 6/10кВ
1x25/16 3.4 16 1.8 21.8 720 0.727 170 155
1x35/16 3.4 16 1.8 22.9 829 0.524 197 187
1x50/16 3.4 16 1.8 24.0 969 0.387 236 220
1x70/16 3.4 16 1.8 25.7 1193 0.268 294 268
1x95/16 3.4 16 1.8 27.2 1462 0.193 358 320
1x120/16 3.4 16 1.8 28.7 1710 0.153 413 363
1x150/25 3.4 25 1.8 30.2 2060 0.124 468 405
1x185/25 3.4 25 1.9 32.0 2450 0.0991 535 456
1x240/25 3.4 25 2.0 34.7 3000 0.0754 631 526
1x300/25 3.4 25 2.1 36.9 3600 0.0601 722 591
1x400/35 3.4 35 2.2 40.2 4530 0.0470 827 662
1x500/35 3.4 35 2.3 44.1 5580 0.0366 949 744
YJSV (N2XSY) - 8.7/15кВ
1x25/16 4.5 16 1.8 23.8 800 0.727 160 180
1x35/16 4.5 16 1.8 24.8 913 0.524 197 188
1x50/16 4.5 16 1.8 26.1 1057 0.387 236 221
1x70/16 4.5 16 1.8 27.8 1288 0.268 294 271
1x95/16 4.5 16 1.8 29.4 1562 0.193 358 232
1x120/16 4.5 16 1.9 31.0 1831 0.153 413 366
1x150/25 4.5 25 1.9 32.5 2192 0.124 468 407
1x185/25 4.5 25 2.0 34.4 2585 0.0991 535 460
1x240/25 4.5 25 2.1 36.8 3162 0.0754 631 531
1x300/25 4.5 25 2.1 39.0 3752 0.0601 722 597
1x400/35 4.5 35 2.3 42.4 4703 0.0470 827 670
1x500/35 4.5 35 2.3 45.3 5761 0.0366 949 745
Одножильный кабель - 12/20кВ и 18/30кВ
Количество жилок и номинальное поперечное сечение Толщина изоляции Поперечное сечение экрана Толщина оболочки Приблизительный диаметр Приблизительный вес Максимальное сопротивление постоянного тока проводника(20℃） По току
(мм2) (мм) (мм2) (мм) (мм) (кг/км) (Ω/км) В воздухе(A) На земле(A)
YJSV (N2XSY) - 12/20кВ
1x35/16 5.5 16 1.8 26.86 989 0.524 225 150
1x50/16 5.5 16 1.8 28.16 1136 0.387 270 180
1x70/16 5.5 16 1.9 30.06 1385 0.268 330 220
1x95/16 5.5 16 1.9 31.66 1664 0.193 400 265
1x120/16 5.5 16 2.0 33.26 1939 0.153 460 310
1x150/25 5.5 25 2.0 34.76 2304 0.124 520 350
1x185/25 5.5 25 2.1 36.66 2703 0.0991 585 400
1x240/25 5.5 25 2.1 38.86 3270 0.0754 680 465
1x300/25 5.5 25 2.2 41.26 3884 0.0601 775 535
1x400/35 5.5 35 2.3 44.46 4826 0.0470 885 615
1x500/35 5.5 35 2.4 47.56 5913 0.0366 1000 725
YJSV (N2XSY) - 18/30кВ
1x35/16 8.0 16 2.0 32.2 1255 0.524 238 172
1x50/16 8.0 16 2.0 33.4 1426 0.387 286 203
1x70/16 8.0 16 2.1 35.3 1691 0.268 356 246
1x95/16 8.0 16 2.1 37.1 2003 0.193 434 293
1x120/16 8.0 16 2.2 38.6 2286 0.153 500 332
1x150/25 8.0 25 2.2 40.6 2683 0.124 559 366
1x185/25 8.0 25 2.3 42.3 3096 0.0991 637 410
1x240/25 8.0 25 2.3 44.8 3703 0.0754 745 470
1x300/25 8.0 25 2.4 47.2 4334 0.0601 846 524
1x400/35 8.0 35 2.5 50.4 5329 0.0470 938 572
1x500/35 8.0 35 2.6 53.3 6447 0.0366 1065 725
