Кабель AL/ XLPE / CTS / PVC, 6/10кВ 8.7/15кВ 12/20кВ 18/30кВ

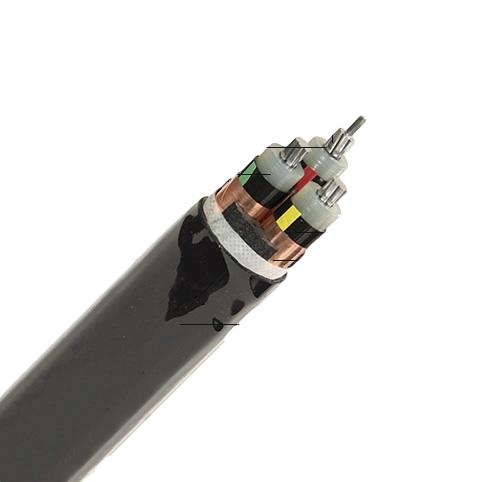

Трехжильный кабель NA2XSEY (AL/XLPE/CTS/PVC)

Трехжильный кабель среднего напряжения подходит для использования в электрических сетях, при стационарной установке на открытом воздухе в кабельных каналах или непосредственно на земле. Эксплуатационная стабильность кабеля повышается благодаря очень низкому коэффициенту диэлектрических потерь, отличным изоляционным свойствам сшитого полиэтилена и прочному сцеплению с проводящим экраном и изоляционным экраном из полупроводящего материала, что делает кабель этого типа широко используемым на трансформаторных станциях, электростанциях и промышленных предприятиях.

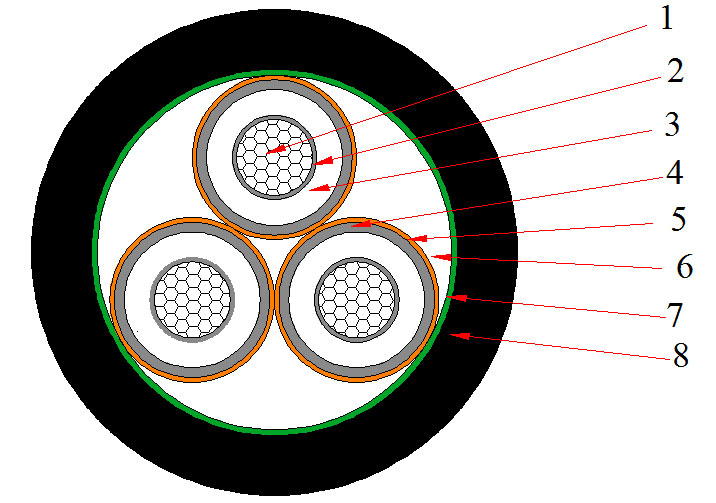

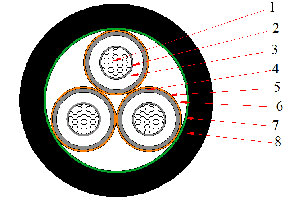

Конструкция
Трехжильный кабель NA2XSEY (AL/XLPE/CTS/PVC)

1) Токопроводящая жила: медная или алюминиевая, 1 класса: одножильная, или 2 класса: многожильная
2) Экран по жиле: неметаллическая, полупроводящая смесь
3) Изоляция: сшитый полиэтилен XLPE
4) Экран по изоляции: неметаллическая, полупроводящая смесь
5) Металлический экран: медная лента
6) 3. Наполнитель: негигроскопичный материал
7) Связующая лента: негигроскопичный материал
8) Наружная оболочка: поливинилхлоридный ПВХ

Спецификации
IEC 60228 Проводники
IEC 60502-2 Силовые кабели с экструдированной изоляцией и принадлежности к ним для номинальных напряжений от 1 кв (Um=1,2 кв) до 35 кВ (Um=40,5 кв) - Часть 2: кабели для номинальных напряжений 6 кв (Um=7,2 кВ) и 30 кв (Um=36 кв)

Параметры

Трехжильный кабель - 6/10кВ и 8.7/15кВ
Количество жилок и номинальное поперечное сечение Толщина изоляции Толщина оболочки Приблизительный диаметр Приблизительный вес Максимальное сопротивление постоянного тока проводника(20℃） По току
(мм2) (мм) (мм) (мм) (кг/км) (Ω/км) В воздухе(A) На земле(A)
YJLV (NA2XSEY) - 6/10кВ
3X25 3.4 2.2 39.3 1408 1.20 95 105
3X35 3.4 2.3 41.7 1605 0.868 115 125
3X50 3.4 2.4 44.7 1856 0.641 135 150
3X70 3.4 2.5 48.5 2224 0.443 170 185
3X95 3.4 2.6 52.2 2630 0.320 205 220
3X120 3.4 2.7 55.4 3008 0.253 235 250
3X150 3.4 2.8 58.9 3419 0.206 270 280
3X185 3.4 2.9 62.7 3947 0.164 310 320
3X240 3.4 3.1 67.9 4727 0.125 370 375
3X300 3.4 3.3 73.0 5548 0.100 420 425
3X400 3.4 3.5 79.9 6679 0.0778 485 485
YJLV (NA2XSEY) - 8.7/15кВ
3X25 4.5 2.4 44.4 1759 1.20 95 105
3X35 4.5 2.5 46.8 1974 0.868 115 125
3X50 4.5 2.6 49.8 2248 0.641 135 150
3X70 4.5 2.7 53.7 2645 0.443 170 185
3X95 4.5 2.8 57.3 3079 0.320 205 220
3X120 4.5 2.9 60.6 3481 0.253 235 250
3X150 4.5 3.0 64.0 3918 0.206 270 280
3X185 4.5 3.1 67.9 4476 0.164 310 320
3X240 4.5 3.3 73.0 5295 0.125 370 375
3X300 4.5 3.4 78.0 6121 0.100 420 425
3X400 4.5 3.7 85.1 7340 0.0778 485 485
Трехжильный кабель - 12/20кВ и 18/30кВ
Количество жилок и номинальное поперечное сечение Толщина изоляции Толщина оболочки Приблизительный диаметр Приблизительный вес Максимальное сопротивление постоянного тока проводника(20℃） По току
(мм2) (мм) (мм) (мм) (кг/км) (Ω/км) В воздухе(A) На земле(A)
YJLV (NA2XSEY) - 12/20кВ
3X35 5.5 2.7 51.7 2207 0.868 115 125
3X50 5.5 2.8 54.3 2464 0.641 135 150
3X70 5.5 2.9 58.4 2877 0.443 170 185
3X95 5.5 3.0 62.3 3340 0.320 205 220
3X120 5.5 3.1 65.3 3766 0.253 235 250
3X150 5.5 3.2 68.5 4204 0.206 270 285
3X185 5.5 3.3 72.4 4757 0.164 310 320
3X240 5.5 3.5 78.0 5591 0.125 365 370
3X300 5.5 3.6 83.0 6500 0.100 415 420
3X400 5.5 3.9 89.3 7725 0.0778 485 480
YJLV (NA2XSEY) - 18/30кВ
3X35 8.0 3.0 63.3 3035 0.868 132 119
3X50 8.0 3.1 65.8 3327 0.641 158 140
3X70 8.0 3.2 69.9 3793 0.443 196 171
3X95 8.0 3.4 73.8 4307 0.320 236 203
3X120 8.0 3.5 76.9 4774 0.253 273 232
3X150 8.0 3.6 80.1 5284 0.206 309 260
3X185 8.0 3.7 84.0 5858 0.164 355 294
3X240 8.0 3.8 89.5 6726 0.125 415 340
3X300 8.0 4.0 94.6 7740 0.100 475 384
3X400 8.0 4.2 100.9 8966 0.0778 552 438
