Кабель AL / XLPE / CWS / PVC, 6/10кВ 8.7/15кВ 12/20кВ 18/30кВ

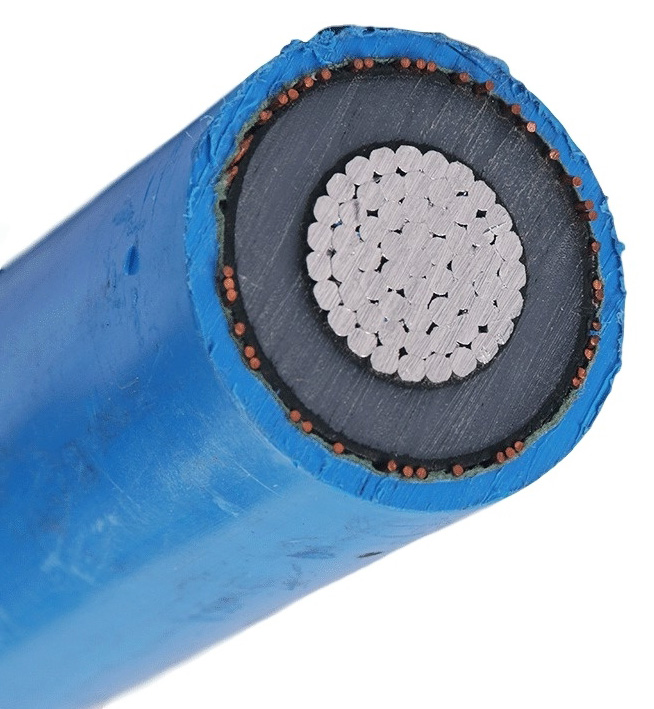

Одножильный кабель NA2XSY (AL/XLPE/CWS/PVC)

Одножильные кабели среднего напряжения подходят для использования в электрических сетях, при стационарной установке на открытом воздухе в кабельных каналах или непосредственно на земле. Эксплуатационная стабильность кабеля повышается благодаря очень низкому коэффициенту диэлектрических потерь, отличным изоляционным свойствам сшитого полиэтилена и прочному сцеплению с проводящим экраном и изоляционным экраном из полупроводящего материала , что делает этот кабель широко используемым на трансформаторных станциях, электростанциях и промышленных предприятиях.

Конструкция

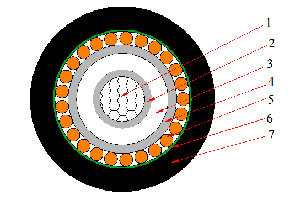

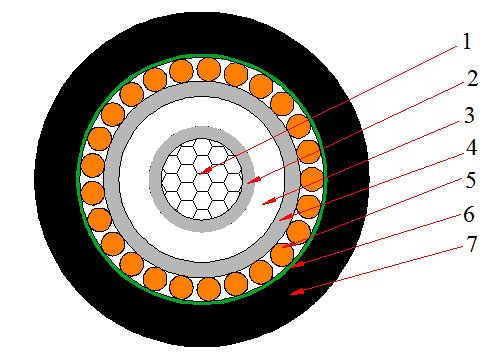

Одножильный кабель NA2XSY (AL/XLPE/CWS/PVC)

1) Токопроводящая жила: медная или алюминиевая, 1 класса: одножильная, или 2 класса: многожильная
2) Экран по жиле: неметаллическая, полупроводящая смесь
3) Изоляция: сшитый полиэтилен XLPE
4) Экран по изоляции: неметаллическая, полупроводящая смесь
5) Металлический экран: медная проволока и медная лента
6) Наружная оболочка: поливинилхлоридный ПВХ

Спецификации
IEC 60228 Проводники
IEC 60502-2 Силовые кабели с экструдированной изоляцией и принадлежности к ним для номинальных напряжений от 1 кв (Um=1,2 кв) до 35 кВ (Um=40,5 кв) - Часть 2: кабели для номинальных напряжений 6 кв (Um=7,2 кВ) и 30 кв (Um=36 кв)

Параметры

Одножильный кабель - 6/10кВ и 8.7/15кВ
Количество жилок и номинальное поперечное сечение Толщина изоляции Поперечное сечение экрана Толщина оболочки Приблизительный диаметр Приблизительный вес Максимальное сопротивление постоянного тока проводника(20℃） По току
(мм2) (мм) (мм2) (мм) (мм) (кг/км) (Ω/км) В воздухе (A) На земле (A)
YJLSV (NA2XSY)- 6/10кВ
1x25/16 3.4 16 1.8 21.8 568 1.20 120 115
1x35/16 3.4 16 1.8 22.9 619 0.868 153 145
1x50/16 3.4 16 1.8 24.0 684 0.641 183 171
1x70/16 3.4 16 1.8 25.7 782 0.443 228 208
1x95/16 3.4 16 1.8 27.2 891 0.320 278 248
1x120/16 3.4 16 1.8 28.7 992 0.253 321 283
1x150/25 3.4 25 1.8 30.2 1184 0.206 364 315
1x185/25 3.4 25 1.9 32.0 1340 0.164 418 357
1x240/25 3.4 25 2.0 34.7 1560 0.125 494 413
1x300/25 3.4 25 2.1 36.9 1790 0.100 568 466
1x400/35 3.4 35 2.2 40.2 2200 0.0778 660 529
1x500/35 3.4 35 2.3 44.1 2590 0.0605 767 602
YJLSV (NA2XSY)- 8.7/15кВ
1x25/16 4.5 16 1.8 23.8 648 1.20 100 105
1x35/16 4.5 16 1.8 24.8 703 0.868 153 145
1x50/16 4.5 16 1.8 26.1 772 0.641 183 172
1x70/16 4.5 16 1.8 27.8 876 0.443 228 210
1x95/16 4.5 16 1.8 29.4 990 0.320 278 250
1x120/16 4.5 16 1.9 31.0 1110 0.253 321 285
1x150/25 4.5 25 1.9 32.5 1308 0.206 364 318
1x185/25 4.5 25 2.0 34.4 1472 0.164 418 360
1x240/25 4.5 25 2.1 36.8 1704 0.125 494 418
1x300/25 4.5 25 2.1 39.0 1928 0.100 568 471
1x400/35 4.5 35 2.3 42.4 2371 0.0778 660 535
1x500/35 4.5 35 2.3 45.3 2754 0.0605 767 608
Одножильный кабель - 12/20кВ и 18/30кВ
Количество жилок и номинальное поперечное сечение Толщина изоляции Поперечное сечение экрана Толщина оболочки Приблизительный диаметр Приблизительный вес Максимальное сопротивление постоянного тока проводника(20℃） По току
(мм2) (мм) (мм2) (мм) (мм) (кг/км) (Ω/км) В воздухе (A) На земле (A)
YJLSV (NA2XSY)- 12/20кВ
1x35/16 5.5 16 1.8 26.9 778 0.868 175 115
1x50/16 5.5 16 1.8 28.2 851 0.641 210 140
1x70/16 5.5 16 1.9 30.1 974 0.443 255 170
1x95/16 5.5 16 1.9 31.7 1094 0.320 310 205
1x120/16 5.5 16 2.0 33.3 1219 0.253 345 240
1x150/25 5.5 25 2.0 34.8 1422 0.206 400 270
1x185/25 5.5 25 2.1 36.7 1593 0.164 455 310
1x240/25 5.5 25 2.1 38.9 1815 0.125 530 360
1x300/25 5.5 25 2.2 41.3 2065 0.100 605 420
1x400/35 5.5 35 2.3 44.5 2499 0.0778 700 485
1x500/35 5.5 35 2.4 47.6 2912 0.0605 795 535
YJLSV (NA2XSY)- 18/30кВ
1x35/16 8.0 16 2.0 32.2 1042 0.868 185 134
1x50/16 8.0 16 2.0 33.4 1138 0.641 222 157
1x70/16 8.0 16 2.1 35.3 1276 0.443 278 192
1x95/16 8.0 16 2.1 37.1 1426 0.320 338 229
1x120/16 8.0 16 2.2 38.6 1559 0.253 391 260
1x150/25 8.0 25 2.2 40.6 1792 0.206 440 288
1x185/25 8.0 25 2.3 42.3 1971 0.164 504 324
1x240/25 8.0 25 2.3 44.8 2234 0.125 593 373
1x300/25 8.0 25 2.4 47.2 2497 0.100 677 419
1x400/35 8.0 35 2.5 50.4 2967 0.0778 769 466
1x500/35 8.0 35 2.6 53.3 3417 0.0605 872 573
