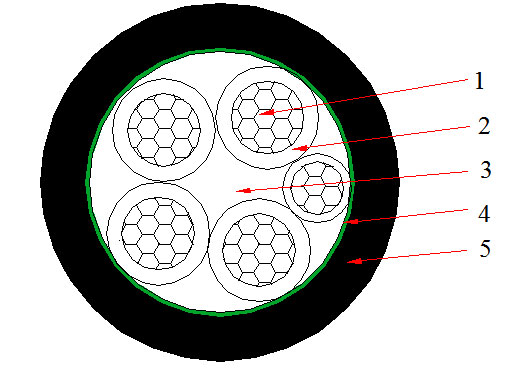

    0,6/1 кВ 4+1 -жильный медный силовой кабель с XLPE-изоляцией
    Количество жилок и номинальное поперечное сечение Толщина изоляции Толщина оболочки Приблизительный диаметр Приблизительный вес Максимальное сопротивление постоянного тока проводника(20℃） По току
    (мм2) (мм) (мм) (мм) (кг/км) (Ω/км) В воздухе(A) На земле(A)
    4X2.5+1X1.5 0.7/0.7 1.8 13.2 220 7.41/12.1 28 39
    4X4+1X2.5 0.7/0.7 1.8 14.5 320 4.61/7.41 37 51
    4X6+1X4 0.7/0.7 1.8 15.9 420 3.08/4.61 47 64
    4X10+1X6 0.7/0.7 1.8 18.5 650 1.83/3.08 65 86
    4X16+1X10 0.7/0.7 1.8 21.3 950 1.15/1.83 84 110
    4X25+1X16 0.9/0.7 1.8 25.7 1450 0.727/1.15 110 140
    4X35+1X16 0.9/0.7 1.8 28.2 1850 0.524/1.15 135 170
    4X50+1X25 1.0/0.9 1.9 28.9 2500 0.387/0.727 170 205
    7X70+1X35 1.1/0.9 2.0 32.2 3450 0.268/0.524 215 250
    4X95+1X50 1.1/1.0 2.2 36.9 4700 0.193/0.387 265 300
    4X120+1X70 1.2/1.1 2.3 40.8 6000 0.153/0.268 310 345
    4X150+1X70 1.4/1.1 2.5 44.7 7100 0.124/0.268 350 385
    4X185+1X95 1.6/1.1 2.7 50.7 9000 0.0991/0.193 405 435
    4X240+1X120 1.7/1.2 2.9 56.4 10400 0.0754/0.153 480 500
    4X300+1X150 1.8/1.4 3.1 64.0 13500 0.0601/0.124 555 565
