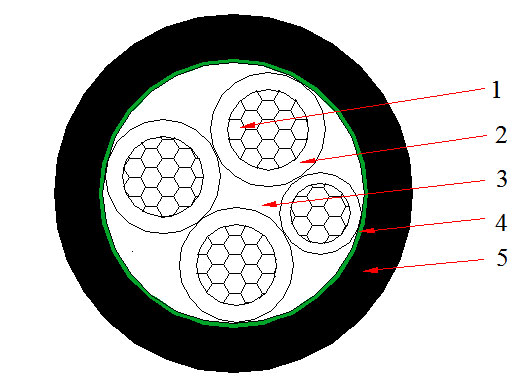

    0,6/1 кВ 3+1 -жильный медный силовой кабель с XLPE-изоляцией
    Количество жилок и номинальное поперечное сечение Толщина изоляции Толщина оболочки Приблизительный диаметр Приблизительный вес Максимальное сопротивление постоянного тока проводника(20℃） По току
    (мм2) (мм) (мм) (мм) (кг/км) (Ω/км) В воздухе(A) На земле(A)
    3X2.5+1X1.5 0.7/0.7 1.8 12.3 200 7.41/12.1 28 39
    3X4+1X2.5 0.7/0.7 1.8 13.4 260 4.61/7.41 37 51
    3X6+1X4 0.7/0.7 1.8 14.6 350 3.08/4.61 47 64
    3X10+1X6 0.7/0.7 1.8 16.9 480 1.83/3.08 65 86
    3X16+1X10 0.7/0.7 1.8 19.4 760 1.15/1.83 84 110
    3X25+1X16 0.9/0.7 1.8 22.8 1040 0.727/1.15 110 140
    3X35+1X16 0.9/0.7 1.8 25.1 1420 0.524/1.15 135 170
    3X50+1X25 1.0/0.9 1.8 28.2 1830 0.387/0.727 170 205
    3X70+1X35 1.1/0.9 1.9 31.9 2500 0.268/0.524 215 250
    3X95+1X50 1.1/1.0 2.1 35.7 3400 0.193/0.387 265 300
    3X120+1X70 1.2/1.1 2.2 39.6 4300 0.153/0.268 310 345
    3X150+1X70 1.4/1.1 2.3 43.6 5200 0.124/0.268 350 385
    3X185+1X95 1.6/1.1 2.5 49.8 6500 0.0991/0.193 405 435
    3X240+1X120 1.7/1.2 2.7 55.3 8500 0.0754/0.153 480 500
    3X300+1X150 1.8/1.4 2.9 57.0 10000 0.0601/0.124 555 565
    3X400+1X185 2.0/1.7 3.1 70.0 13300 0.0470/0.0991 640 640
