Трехслойный провод надземный изолированный 35 кВ

Трехслойный провод надземный изолированный 35 кВ

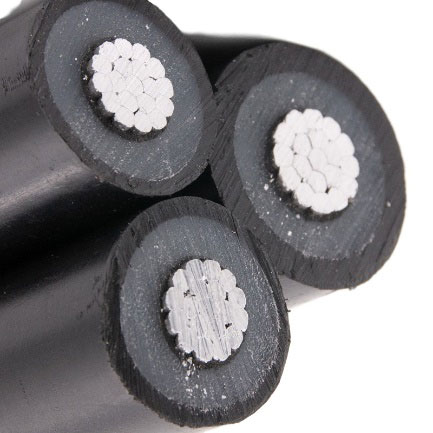

Конструкция
Провод этого типа разработан с концентрически-скрученными проводниками AAC (1350-H19), которые либо сжаты, либо компактны в зависимости от размера проводника. Провода доступны с AAAC или ACSR. Проводники могут быть покрыты высокоплотным трек-стойким полиэтиленом (HDTRPE) или трек-стойким сшитым полиэтиленом (XLPE) в зависимости от типа применения.

Применение
Провод этого типа используется на первичных или вторичных линиях электропередач, где имеется ограниченное пространство или требуется оставить место для движения транспорта. Устанавливается так же, как и оголенные проводники. Покрытие этого провода предотвращает прямые короткие замыкания и мгновенные вспышки с другими объектами.
«Близкая конфигурация» минимизирует размеры пространства и площади установки оборудования, необходимых для установки линии. Что делает установку этого типа проводов особенно уместной в перегруженных местах, таких как переулки или узкие коридоры.

Спецификации
Провод этого типа также соответствует или превышает все применимые спецификации ICEA и нижеуказанные спецификации ASTM:

  • ASTM B230
  • ASTM B231
  • ASTM B232
  • ASTM B398
  • ASTM B399
  • ASTM B400
  • ICEA S121-733
  • 3-слойный кабель надземный изолированный
Параметры
3-слойный кабель надземный изолированный 35 кВ
Проводник Размер Скручивание Диаметр жилки Толщина покрытия (мил) Кабель O.D. Номинальная сила На 1000 футов
(AWG или kcmil) / (мил) Экран проводника Внутренний слой Внешний слой (мил) (кг) (кг)
ACSR 1/0 6/1 398 15 175 125 1028 4161 448
2/0 6/1 447 15 175 125 1077 5045 509
4/0 6/1 563 15 175 125 1193 7933 673
266.8 18/1 609 15 175 125 1239 6536 684
266.8 26/7 642 15 175 125 1272 10735 770
336.4 18/1 684 15 175 125 1314 8246 794
336.4 26/7 720 15 175 125 1350 13395 901
336.4 30/7 741 15 175 125 1371 16435 1170
397.5 18/1 743 15 175 125 1373 9443 889
397.5 24/7 772 15 175 125 1402 13870 949
397.5 26/7 783 15 175 125 1413 15485 1013
477 24/7 846 20 175 125 1486 16340 1091
477 26/7 858 20 175 125 1498 18525 1168
477 30/7 883 20 175 125 1523 22610 1552
556.5 18/1 879 20 175 125 1519 13015 1138
556.5 24/7 914 20 175 125 1554 18810 1220
556.5 26/7 927 20 175 125 1567 21470 1309
636 18/1 940 20 175 125 1580 14915 1637
636 26/7 990 20 175 125 1630 23940 1826
795 26/7 1107 20 175 125 1747 29925 2146
795 45/7 1063 20 175 125 1703 20995 1892
AAAC 48.69 7 250 15 175 125 880 1584 278
77.47 7 316 15 175 125 946 2520 333
123.3 7 398 15 175 125 1028 4014 411
155.4 7 447 15 175 125 1077 4851 462
195.7 7 502 15 175 125 1132 6111 523
246.9 7 563 15 175 125 1193 7704 598
312.8 19 642 15 175 125 1272 9900 689
394.5 19 720 15 175 125 1351 11970 799
465.4 19 720 15 175 125 1412 14040 892
559.5 19 858 20 175 125 1498 16920 1024
652.4 19 927 20 175 125 1567 19710 1141
AAAC 1/0 7 336 15 175 125 966 1791 368
2/0 7 376 15 175 125 1006 2259 411
3/0 7 423 15 175 125 1053 2736 464
4/0 7 475 15 175 125 1105 3447 527
266.8 19 537 15 175 125 1167 4473 603
336.4 19 603 15 175 125 1233 5535 696
397.5 19 659 15 175 125 1289 6399 777
477 19 722 20 175 125 1362 7524 889
556.5 37 780 20 175 125 1420 8946 987
636 37 835 20 175 125 1475 10260 1085
795 37 932 20 175 125 1572 12510 1278
