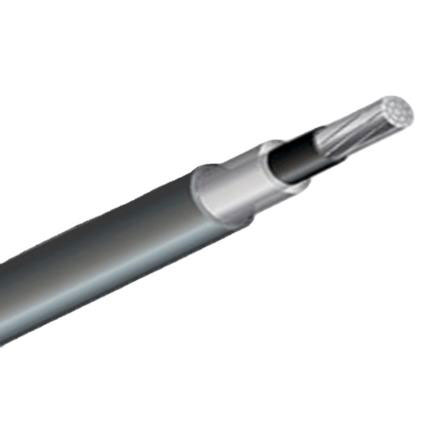

Трехслойный надземный изолированный провод 15кВ

Трехслойный надземный изолированный провод 15кВ

Конструкция
Провод этого типа разработан с концентрически-скрученными проводниками AAC (1350-H19), которые либо сжаты, либо компактны в зависимости от размера проводника. Провода доступны с AAAC или ACSR. Проводники могут быть покрыты высокоплотным трек-стойким полиэтиленом (HDTRPE) или трек-стойким сшитым полиэтиленом (XLPE) в зависимости от типа применения.

Применение
Провод этого типа используется на первичных или вторичных линиях электропередач, где имеется ограниченное пространство или требуется оставить место для движения транспорта. Устанавливается так же, как и оголенные проводники. Покрытие этого провода предотвращает прямые короткие замыкания и мгновенные вспышки с другими объектами.
«Близкая конфигурация» минимизирует размеры пространства и площади установки оборудования, необходимых для установки линии. Что делает установку этого типа проводов особенно уместной в перегруженных местах, таких как переулки или узкие коридоры.

Спецификации
Провод этого типа также соответствует или превышает все применимые спецификации ICEA и нижеуказанные спецификации ASTM:

  • ASTM B230
  • ASTM B231
  • ASTM B232
  • ASTM B398
  • ASTM B399
  • ASTM B400
  • ICEA S121-733
  • Трехслойный надземный изолированный провод
Параметры
Трехслойный надземный изолированный провод
Проводник Размер Скручивание Диаметр жилки Толщина покрытия
(мил)		 Кабель O.D. Номинальная сила на 1000 футов
(AWG или kcmil) / (мил) Экран проводника Внутренний слой Внешний слой (мил) (кг) (кг)
ACSR 4 6/1 250 15 75 75 580 1767 151
2 6/1 316 15 75 75 646 2708 202
1/0 6/1 398 15 75 75 728 4161 278
2/0 6/1 447 15 75 75 777 5045 330
3/0 6/1 502 15 75 75 832 6289 393
4/0 6/1 563 15 75 75 893 7933 471
266.8 18/1 609 15 75 75 939 6536 474
266.8 26/7 642 15 75 75 972 10735 553
336.4 18/1 684 15 75 75 1014 8246 570
336.4 26/7 720 15 75 75 1050 13395 669
336.4 30/7 741 15 75 75 1071 16435 935
397.5 18/1 743 15 75 75 1073 9443 653
397.5 24/7 772 15 75 75 1102 13870 707
397.5 26/7 783 15 75 75 1113 15485 770
477 24/7 846 15 75 75 1176 16340 824
477 26/7 858 15 75 75 1188 18525 899
477 30/7 883 15 75 75 1213 22610 1274
556.5 18/1 879 20 75 75 1219 13015 874
556.5 24/7 914 20 75 75 1254 18810 949
556.5 26/7 927 20 75 75 1267 21470 1036
636 18/1 940 20 75 75 1280 14915 1200
636 26/7 990 20 75 75 1330 23940 1373
AAAC 48.69 7 250 15 75 75 580 1584 137
77.47 7 316 15 75 75 646 2520 179
123.3 7 398 15 75 75 728 4014 241
155.4 7 447 15 75 75 777 4851 283
195.7 7 502 15 75 75 832 6111 334
246.9 7 563 15 75 75 893 7704 397
312.8 19 642 15 75 75 972 9900 473
394.5 19 720 15 75 75 1050 11970 568
465.4 19 783 15 75 75 1113 14040 649
559.5 19 858 15 75 75 1188 16920 755
652.4 19 927 20 75 75 1267 19710 894
740.8 37 990 20 75 75 1330 21960 963
AAC 1/0 7 336 15 75 75 666 1791 210
2/0 7 376 15 75 75 706 2259 246
3/0 7 423 15 75 75 753 2736 289
4/0 7 475 15 75 75 805 3447 343
266.8 19 537 15 75 75 867 4473 407
336.4 19 603 15 75 75 933 5535 487
397.5 19 659 15 75 75 989 6399 558
477 19 722 15 75 75 1052 7524 648
556.5 37 780 20 75 75 1120 8946 742
636 37 835 20 80 80 1195 10260 846
795 37 932 20 80 80 1292 12510 1020
