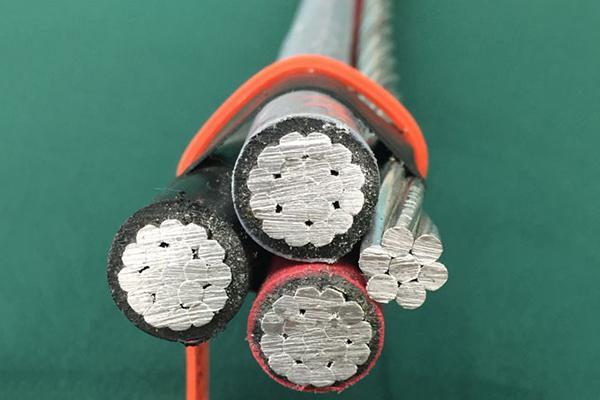

Ответвительный четырёхжильный кабель с алюминиевым проводником

Ответвительный четырёхжильный кабель с алюминиевым проводником

Области применения
Основным предназначением представленных подвесных кабелей является подведение трёхфазного тока от трансформаторного столба до абонента (места ввода в электросистемы зданий и сооружений). Данный кабель может применяться при линейном напряжении до 600 вольт и эксплуатационной температуре: до 75°C − проводка с изоляцией из стандартного полиэтилена; до 90°C − проводка с изоляцией из сшитого полиэтилена (XLPE).

Соответствие стандартам
B-230: Алюминиевая проводка для электротехнических целей (алюминий марки 1350-H19).
B-231: Алюминиевая проводка и коаксиальный скрученный алюминиевый кабель.
B-232: Алюминиевая проводка, коаксиальный скрученный алюминиевый кабель и сталеалюминиевый провод (ACSR).
B-399: Коаксиальный скрученный алюминиевый кабель из сплава алюминия 6201-T81.
B-901: Прессованная одножильная алюминиевая проволока круглого сечения.
Кроме того, кабель данной серии соответствует всем требованиям стандарта ANSI/ICEA S-76-474.

Особенности исполнения
Алюминиевые проводники изготовлены из прессованной алюминиевой проволоки 1350-H19 с использованием метода концентрического скручивания и покрыты изоляционной оболочкой из сшитого полиэтилена XLPE или полиэтилена высокой плотности HDPE. В качестве материала сердечника используются алюминий AAC, алюминиевый сплав 6201 и сталеалюминиевая проволока (ACSR). Кроме того, проводники маркируются нанесением борозд (первый − одна борозда; второй − две борозды; третий − гладкая поверхность).

Кодовое наимен- ование Фазный проводник Материал проводника Номинальная масса (кг/км) Допустимая токовая нагрузка
Калибр провода и количество жил Толщина изоляции ( мм ) Номинальный диаметр ( мм ) Калибр провода и количество жил Номинальная прочность (kg) Сшитый полиэ тилен ( XLPE ) Алюминий Весь провод (A)
внутр. наруж.
AAAC
Bay 6-монолит 1.143 4.115 6.401 6-7 503.485 63 155 217 78
French-conch 6-7 1.143 4.674 6.960 6-7 503.485 71 155 226 78
Cerman-conch 4-монолит 1.143 5.182 7.468 4-7 798.318 79 247 324 103
Arabian 4-7 1.143 5.893 8.179 4-7 784.711 89 247 336 103
Belgain 2-7 1.143 7.417 9.703 2-7 1270.052 115 391 506 136
Saddle 1-19 1.524 8.433 11.481 2-7 1270.052 171 466 637 158
Plow 1/0-7 1.524 9.347 12.395 1/0-7 2023.011 192 624 814 182
Sherland 1/0-19 1.524 9.474 12.522 1/0-7 2023.011 193 624 817 182
Dapple-grey 2/0-7 1.524 10.516 13.564 2/0-7 2444.850 217 786 1005 210
Thoroughbred 2/0-19 1.524 10.643 13.691 2/0-7 2444.850 220 786 1007 210
Dobbin 3/0-7 1.524 11.786 14.834 3/0-7 3079.876 249 991 1238 242
Trotter 3/0-19 1.524 11.938 14.986 3/0-7 3079.876 251 991 1243 242
Pony 4/0-7 1.524 13.259 16.307 4/0-7 3882.730 286 1250 1534 279
Walking 4/0-19 1.524 13.411 16.459 4/0-7 3882.730 289 1250 1539 279
ACSR
Morochuca 6-монолит 1.143 4.115 6.401 6-6/1 533.722 63 149 229 78
Chola 6-7 1.143 4.674 6.96 6-6/1 533.722 71 149 237 78
Morgan 4-монолит 1.143 5.182 7.468 4-6/1 843.677 79 238 344 103
Hackney 4-7 1.143 5.893 8.179 4-6/1 843.677 90 238 356 103
Palomino 2-7 1.143 7.417 9.703 2-6/1 1292.732 115 377 557 136
Albino 1-19 1.524 8.433 11.481 1-6/1 1610.245 171 473 699 158
Standardbred 1/0-7 1.524 9.347 12.395 1/0-6/1 1986.724 192 598 859 182
Costena 1/0-19 1.524 9.474 12.522 1/0-6/1 1986.724 193 598 862 182
Chicoteagues 2/0-7 1.524 10.516 13.564 2/0-6/1 2404.027 217 753 1060 210
Grullo 2/0-19 1.524 10.643 13.691 2/0-6/1 2404.027 220 753 1063 210
mare 3/0-7 1.524 11.786 14.834 3/0-6/1 3002.766 249 951 1308 242
Suffolk 3/0-19 1.524 11.938 14.986 3/0-6/1 3002.766 251 951 1313 242
Stallion 4/0-7 1.524 13.259 16.307 4/0-6/1 3787.474 286 1198 1622 279
Appaloosa 4/0-19 1.524 13.411 16.459 4/0-6/1 3787.474 289 1198 1627 279
AAC
Quarter 6-монолит 1.143 4.115 6.401 6-7 255.371 63 149 211 78
Clydesdale 4-монолит 1.143 5.182 7.468 4-7 399.613 79 237 315 103
Pinto 4-7 1.143 5.893 8.179 4-7 399.613 89 237 326 136
Mustang 2-7 1.143 7.417 9.703 2-7 612.347 115 377 491 158
Shire 1-19 1.524 8.443 11.481 1-19 743.888 171 475 646 158
Libyan 1/0-7 1.524 9.347 12.395 1/0-7 902.644 192 598 790 182
Criollo 1/0-19 1.524 9.474 12.522 1/0-19 902.644 193 598 793 182
Orloff 2/0-7 1.524 10.516 13.564 2/0-7 1138.511 217 754 973 210
Peroheron 2/0-19 1.524 10.643 13.691 2/0-19 1138.511 220 754 976 210
Mongolian 3/0-7 1.524 11.786 14.834 3/0-7 1378.914 249 951 1199 242
Hanoverian 3/0-19 1.524 11.938 14.986 3/0-19 1378.914 251 951 1204 242
Singlefoot 4/0-7 1.524 13.259 16.307 4/0-7 1737.25 286 1199 1485 279
Oldenburg 4/0-19 1.524 13.411 16.459 4/0-19 1737.25 289 1199 1490 279
