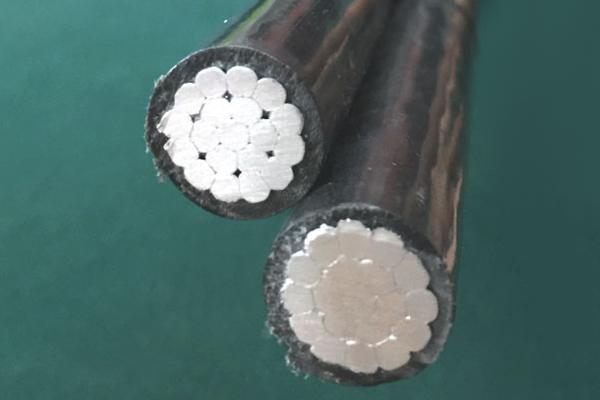

Ответвительный двухжильный кабель с алюминиевым проводником

Ответвительный двухжильный кабель с алюминиевым проводником

Области применения
Представленный кабель в основном используется при монтаже закрытой или открытой проводки, а также при обустройстве воздушных линий электропередач с напряжением 120В (например: оборудование наружного освещения, разводка временных электросетей и т.д.). Данный кабель может применяться при линейном напряжении до 600 вольт и эксплуатационной температуре: до 75°C − проводка с изоляцией из стандартного полиэтилена; до 90°C − проводка с изоляцией из сшитого полиэтилена (XLPE).

Соответствие стандартам
B-230: Алюминиевая проводка для электротехнических целей (алюминий марки 1350-H19).
B-231: Алюминиевая проводка и коаксиальный скрученный алюминиевый кабель.
B-232: Алюминиевая проводка, коаксиальный скрученный алюминиевый кабель и сталеалюминиевый провод (ACSR).
B-399: Коаксиальный скрученный алюминиевый кабель из сплава алюминия 6201-T81.
B-901: Прессованная одножильная алюминиевая проволока круглого сечения.
Кроме того, кабель данной серии соответствует всем требованиям стандарта ANSI/ICEA S-76-474.

Особенности исполнения
Алюминиевые проводники изготовлены из прессованной алюминиевой проволоки 1350-H19 с использованием метода концентрического скручивания и покрыты изоляционной оболочкой из сшитого полиэтилена XLPE или полиэтилена высокой плотности HDPE. В качестве материала сердечника используются алюминий AAC, алюминиевый сплав 6201 и сталеалюминиевая проволока (ACSR).

Кодовое наимен- ование Фазный проводник Материал проводника Номинальная масса (кг/км) Допустимая токовая нагрузка
Калибр провода и количество жил Толщина изоляции ( мм ) Номинальный диаметр ( мм ) Калибр провода и количество жил Номинальная прочность (kg) Сшитый полиэтилен ( XLPE ) Алюминий (A)
внутр. наруж.
AAC
Pekingese 6-монолит 1.14 4.1 6.4 6-7 255 20.8 72.9 78
Collie 6-7 1.14 4.6 6.9 6-7 255 23.8 72.9 78
Cocker 6-7 1.52 4.6 7.7 6-7 255 32.7 72.9 78
Dachshund 4-монолит 1.14 5.2 7.5 6-7 400 26.8 114.6 103
Spaniel 4-7 1.14 5.9 8.2 6-7 400 29.8 116.1 103
Cairn 4-7 1.52 5.9 8.9 6-7 400 40.2 116.1 103
Doberman 2-7 1.14 7.4 9.7 2-7 612 38.7 184.5 136
Airedale 1-19 1.52 8.4 11.5 1-7 － 56.5 233.6 158
Basset 1/0-7 1.52 9.3 12.4 1/0-7 903 64 294.7 182
Malemure 1/0-19 1.52 9.4 12.5 1/0-7 903 64 294.7 182
AAAC
Chihuahua 6-монолит 1.14 4.1 6.4 6-7 499 20.8 72.9 78
VIzsla 6-7 1.14 4.6 6.9 6-7 499 23.8 72.9 78
Harrier 4-монолит 1.14 5.2 7.5 4-7 798 26.8 116.1 103
Whippet 4-7 1.14 5.9 8.2 4-7 798 29.8 116.1 103
Schnauzer 2-7 1.14 7.4 9.7 2-7 1270 38.7 184.5 136
Afghan 1/0-7 1.52 9.3 12.4 1/0-7 2023 64 296.1 182
Hocler 1/0-19 1.52 9.4 12.5 1/0-7 2023 64 296.1 182
ACSR
Setter 6-монолит 1.14 4.1 6.4 6/6/01 540 20.8 72.9 78
Shepherd 6-7 1.14 4.6 6.9 6/6/01 540 23.8 72.9 78
Retriever 6-7 1.52 4.6 7.7 6/6/01 540 32.7 72.9 78
Eskimo 4-монолит 1.14 5.2 7.5 4/6/01 844 26.8 114.6 103
Terrier 4-7 1.14 5.9 8.2 4/6/01 844 29.8 116.1 103
Yorkshirc 4-7 1.52 5.9 8.9 4/6/01 844 40.2 116.1 103
Chow 2-7 1.14 7.4 9.7 2/6/01 1293 38.7 184.5 136
Labrador 1-19 1.52 8.4 11.5 1/6/01 1610 56.5 233.6 158
Bloodhound 1/0-7 1.52 9.3 12.4 1/0-6/1 1987 64 294.7 182
Bull 1/0-19 1.52 9.4 12.5 1/0-6/1 1987 64 294.7 182
