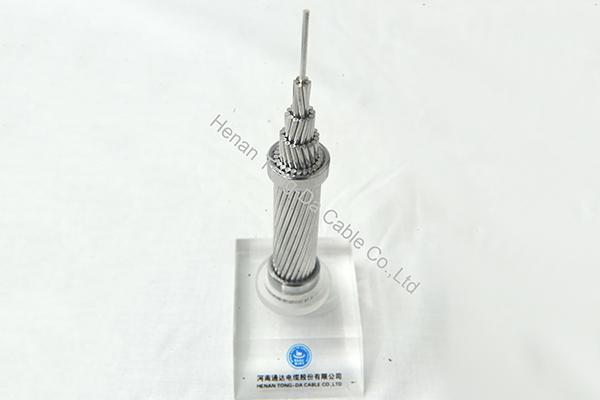

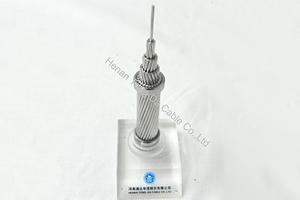

Провод средней прочности

  • Провод средней прочности
  • Провод высокой прочности
    • Провод средней прочности

    Общая характеристика:
    Представленные изделия отличаются низким коэффициентом провисания, благодаря чему могут использоваться в линиях с большими расстояниями между опорами. Кроме того, провода также характеризуются высокой устойчивостью к перегрузкам и большой усталостной прочностью. По сравнению с проводами ACSR аналогичного диаметра, вертикальная нагрузка снижена на 10% при одинаковой равной горизонтальной нагрузке. Поверхность изделия отличается максимальной стойкостью к повреждениям, а также отличной коррозионной стойкостью и долгим сроком службы.

    Области применения:
    Провода с 7-19 жилами идеальны для передачи электроэнергии по воздуху линиями средней протяженности, и, как правило, низкого или среднего напряжения. Провода с 37-61 жилами предназначены для распределительных сетей, при этом высокая однородность исполнения позволяет значительно сократить потери мощности, а также увеличить срок полезного использования. Прочность изделий данной серии не меньше, чем у армированного кабеля ACSR.

    Особенности конструкции:
    К основным характеристикам изделий следует отнести концентрическую скрутку жил, высокий предел прочности на разрыв 230 ~ 265 МПа.

    Алюминиевый провод из сплава AAAC 1120 (средняя прочность) AS1531
    Кодовое наимен- ование Количество и диаметр жил (мм) Общий диаметр провода (мм)
    		Площадь алюминиевого проводника в сечении
    мм2     		Площадь сечения
    мм2     		Номинальная прочность на разрыв (кН) Удельная масса (кг/км) Сопротивление постоянному току при 20 ℃ (Ом/км)
    Argon 7/1.75 5.25 16 16.84 4 46 1.763
    Boron 7/2.25 6.75 26.5 27.83 6.61 76 1.065
    Chlorine 7/2.50 7.50 32.8 34.36 8.18 94 0.864
    Chromium 7/2.75 8.25 39.7 41.58 9.91 114 0.713
    Fluorine 7/3.00 9.00 47.2 49.48 11.8 135 0.599
    Helium 7/3.75 11.3 73.7 77.28 17.6 211 0.383
    Hydrogen 7/4.50 13.5 106 111.3 24.3 304 0.266
    Iodine 7/4.75 14.3 118 124.0 27.1 340 0.239
    Krypton 19/3.25 16.3 150 157.6 37.4 430 0.189
    Lutetium 19/3.50 17.5 173 182.80 41.7 500 0.163
    Neon 19/3.75 18.8 199 209.8 47.8 580 0.142
    Nitrogen 37/3.00 21.0 248 261.60 62.2 720 0.114
    Nobelium 37/3.25 22.8 291 307.00 72.8 850 0.0973
    Oxygen 19/4.75 23.8 320 336.7 73.6 930 0.0884
    Phosphorus 37/3.75 26.3 387 408.50 93.1 1100 0.0731
    Selenium 61/3.25 29.3 478 506.10 114 1400 0.0592
    Silicon 61/3.50 31.5 555 586.90 127 1620 0.0511
    Sulfur 61/3.75 33.8 636 673.40 145 1860 0.0444
    Xenon 91/4.50 49.5 1360 1447.00 300 3998 0.0207
    Провода из чистого алюминия AL59 (SS 424 08 14)
    Площадь сечения Количество жил Диаметр жилы Номинальный наружный диаметр Удельная масса провода Разрывное усилие Сопротивление постоянному току при 20 ℃
    мм2 мм мм кг/км кН Ом/км
    31 7 2.38 7.1 85 7.77 0.943
    62 7 3.37 10.1 170 15.6 0.47
    99 7 4.25 12.8 271 22.8 0.298
    157 19 3.26 16.3 436 39.7 0.186
    241 19 4.02 20.1 663 55.5 0.123
    329 37 3.37 23.6 910 82.5 0.0899
    454 61 3.08 27.7 1260 113 0.0654
    593 61 3.52 31.7 1640 143 0.0501
    774 61 4.02 36.2 2140 178 0.0384
    910 61 4.36 39.2 2520 209 0.0326
